OrCAD PCB Productivity Toolbox

       OrCAD/Allegro PCB Productivity Toolbox是一套集成于PCB设计环境的工具集,可适配OrCAD/Allegro PCB Editors操作界面,保留原有操作习惯,提供多项功能用于处理常规设计操作,减少重复性工作。

核心亮点

  • 集成多项PCB设计辅助功能的工具包
  • 与OrCAD/Allegro PCB Editor集成使用
  • 在OrCAD PCB Designer Professional 和Allegro PCB中均有对应版本
  • 提高PCB设计师的效率和生产力,同时缩短设计时间

Toolbox常用工具介绍

  1. 过孔分配网络

    过孔分配网络:在不删除重放的情况下给过孔添加或重命名网络;

  2. 跨层拷贝

    将PCB对象拷贝到其他层,并保留原始属性;

  3. 条形码

    在PCB中创建一个条形码的图形,可以是物料编码或其他编号;

  4. 草绘功能

    以与其他对象的交集创建形状而不是基于网络创建形状;

  5. Batch Plot

    根据用户定义的层进行PDF输出;

  6. 焊盘查找器

    通过颜色定位和突出显示设计中的焊盘堆叠,并将器件引脚和过孔进行区分;

  7. Post Processing

    按照预定设定顺序生成后处理的制造数据,可以保存以便在其他设计中复用,匹配制造商的要求;

  8. 以Net class为组分配颜色

    在设计审查或编制文档时以颜色标识不同Spacing规则里面的net class,适用于高速、高电压/电流类PCB设计;

  9. PCB Library Plot

    将PCB封装库中的封装进行归档,并按照模板打印成PDF;

  10. 快速封装编辑

    在PCB中编辑封装,并更新新的封装到PCB;

  11. Shape Utilities

    提供一组shape布尔运算功能 (OR、AND、ANDNOT、XOR),支持形状操作,包含结果形状的缩放。

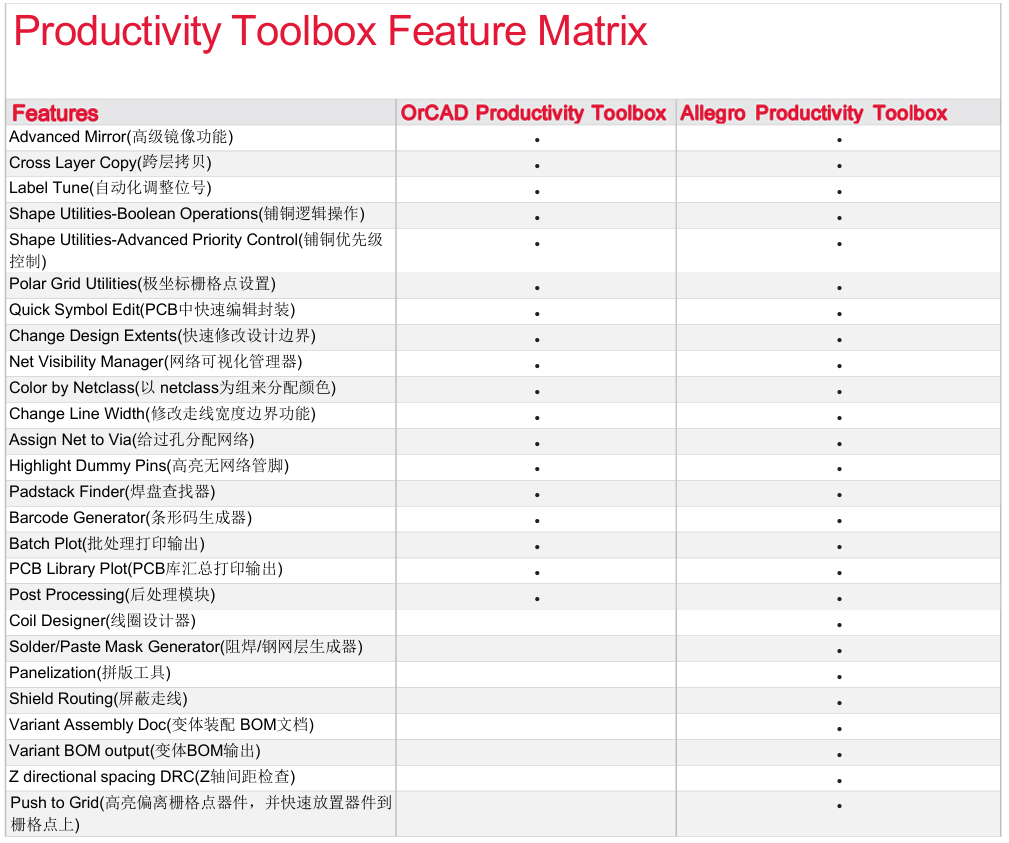

  12. 功能矩阵见下图
